Die starke Kombi im Bereich Brettsperrholzkonstruktionen (CLT): ABR255 Winkelverbinder eignen sich bei zahlreichen Anschlussmöglichkeiten mit Holz/Beton. Die NPB255 Zug- und Scherplatten mit einer Kombilochung aus Nagel und Bolzenlöchern, eignen sich bei Holz/Holz oder Holz/Beton bzw. Stahl.
ABR und NPB – zwei starke Typen
Die ABR255-Serie
- Leistungsstark, besonders bei Schub- und Zuglasten
- 2 große Rippen oder mit schräger Aufkantung
- Anschluss Holz/Holz oder Holz/Beton
- Zugelassen und CE gekennzeichnet
- Für Brettsperrholz (CLT) geeignet
- In alle Richtungen belastbar
- Feuerverzinktes Stahlblech

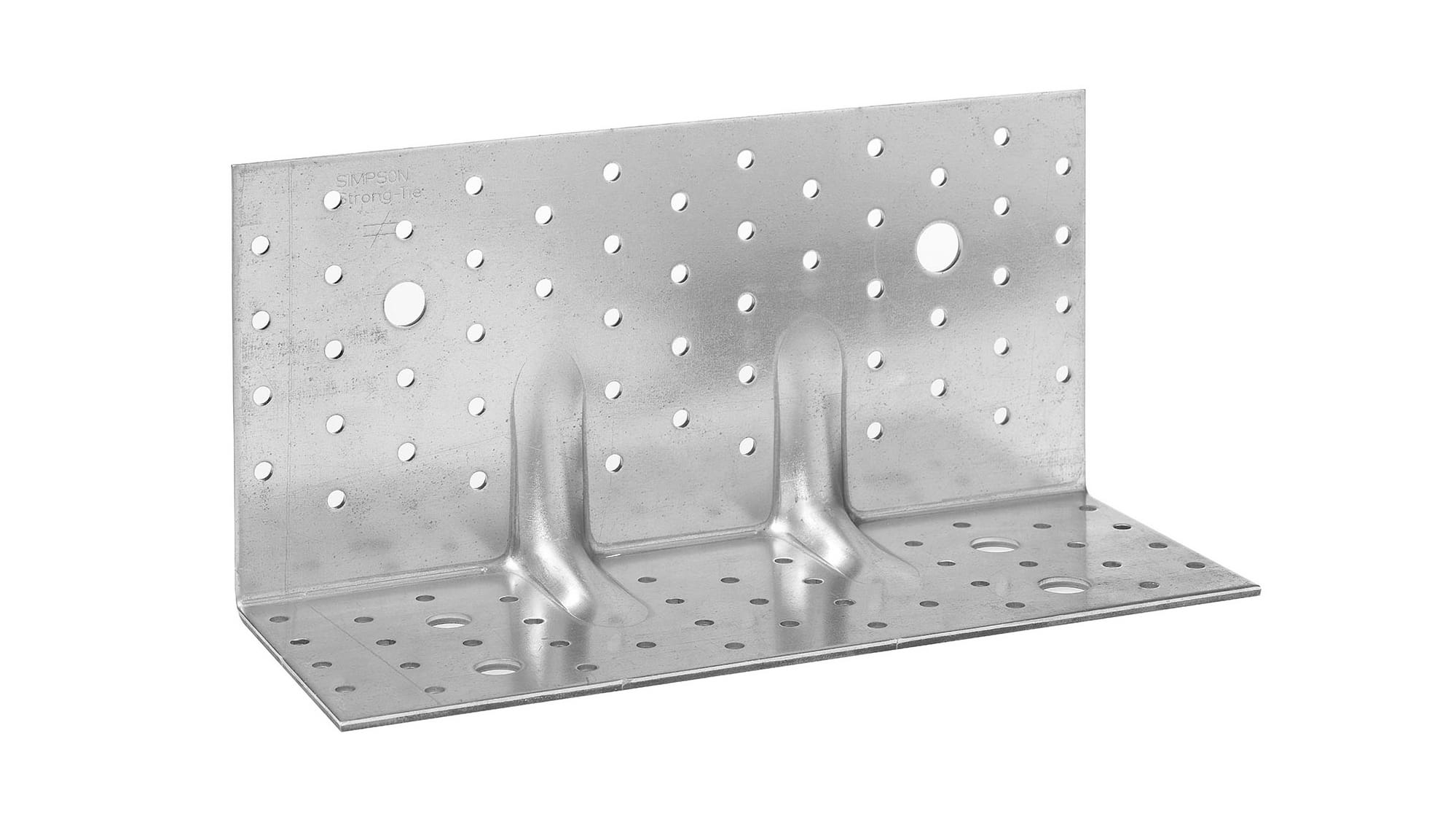

ABR255 Winkelverbinder sind mit 2 großen Rippen versehen und eignen sich sehr gut zur Aufnahme von hohen Zug- und Schublasten, besonders in Brettsperrholzkonstruktionen (CLT). Optimierte Ausnagelungsvarianten lassen zahlreiche Anschlussmöglichkeiten an Holz und Beton zu.
ABR255SO Winkelverbinder sind mit einem längeren vertikalen Schenkel ausgestattet und überbrücken Schwellen und Ausgleichschichten bis 100 mm Höhe. ABR255SO sind daher perfekt zur Anbindung von CLT an Beton geeignet.
AB255HD Winkelverbinder besitzen statt der 2 Rippen eine schräge Aufkantung direkt vor der Biegekante zur Aufnahme von Ø8 mm Holzbauschrauben. Diese im 75° Winkel eingedrehten Schrauben, liegen mit ihren Schraubenköpfen plan auf und nehmen Lasten direkt an der Stelle auf, an der sie entstehen.
AB255SSH Winkelverbinder sind für die Befestigung mit Ø10 mm SSH Schrauben ausgelegt und kommen daher mit weniger Verbindungsmitteln aus. Vor der Biegekante befindet sich wie beim AB255HD eine schräge Aufkantung, um die Schrauben zur Lastaufnahme optimal zu positionieren
NPB Zug- und Scherplatten
- Leistungsstark, besonders bei Zug- und Schublasten
- Anschluss Holz/Holz oder Holz/Beton
- Zugelassen und CE gekennzeichnet
- Für Brettsperrholz (CLT) geeignet
- Feuerverzinktes Stahlblech

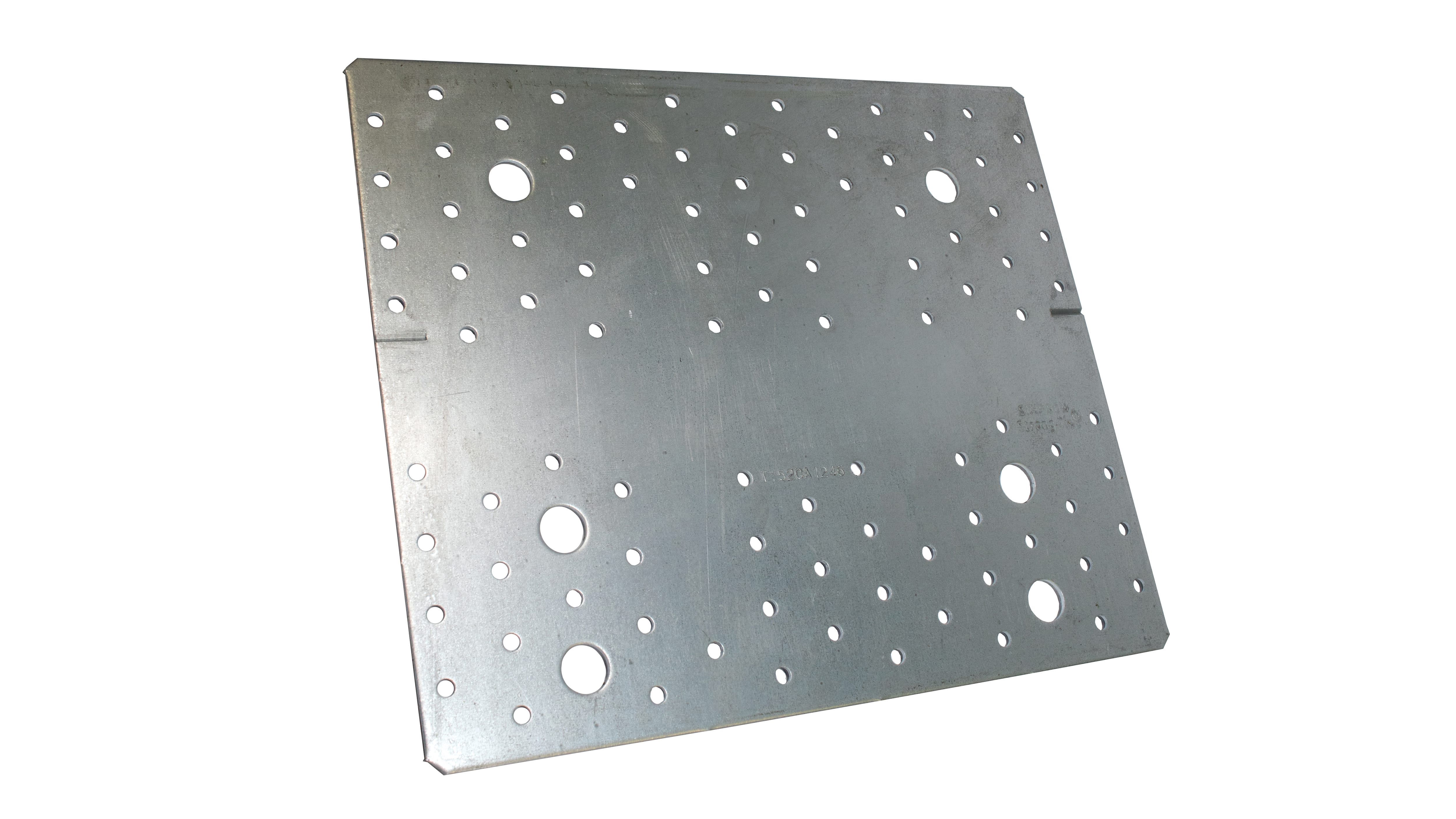

NPB255 und NPB255SO Zug- und Scherplatten mit einer Kombilochung aus Nagel und Bolzenlöchern, eignen sich ideal zum Anschluss hoher Zug- und Schubkräfte bei Stoßverbindungen von Holz an Holz oder Holz an Beton bzw. Stahl. NPB Lochbleche wurden speziell für den Einsatz mit Brettsperrholz (CLT) entwickelt. Zur optimalen und schnellen Positionierung am Bauteilstoß enthalten diese Lochbleche an entsprechender Stelle eine Markierung.
NPB60/400 Zugplatten als schmale Zuglasche zum einfachen Anschluss zweier Holzelemente oder eines Holzelements an Beton im mittleren Lastbereich.
NPB100/540 und NPB140/540 Zugplatten anwendbar als breite Zuglasche Holz an Holz oder Holz an Beton im höheren Lastbereich. Diese Zuglaschen besitzen ebenfalls eine Kombilochung aus Nagel- und Bolzenlöchern. Zusätzlich sind sie an einem Ende mit je 2 Schlüssellöchern zur Aufnahme des ZYKT39 + Schrägverschraubung ausgestattet, die alternativ einen Anschluss mit Ø16 mm Bolzen am Holz ermöglichen.
Nähere Infos zu den Produkten finden Sie HIER oder auf strongtie.de
