Un systéme de commande révolutionnaire pour une efficacité maximale

Le nouveau système de commande "Revolution adaptive" détecte la qualité du combustible utilisé. Cela est effectué sur la base de la teneur en eau du combustible, de la production de chaleur, de la température de combustion et de l'affectation actuelle de la grille.

Au cours des trois dernières années, une équipe de Schmid a développé le nouveau système de commande Revolution adaptive. Il permet d'automatiser le fonctionnement des chaudières à bois avec différents combustibles.

Les changements de combustibles influencent la combustion et l'efficacité

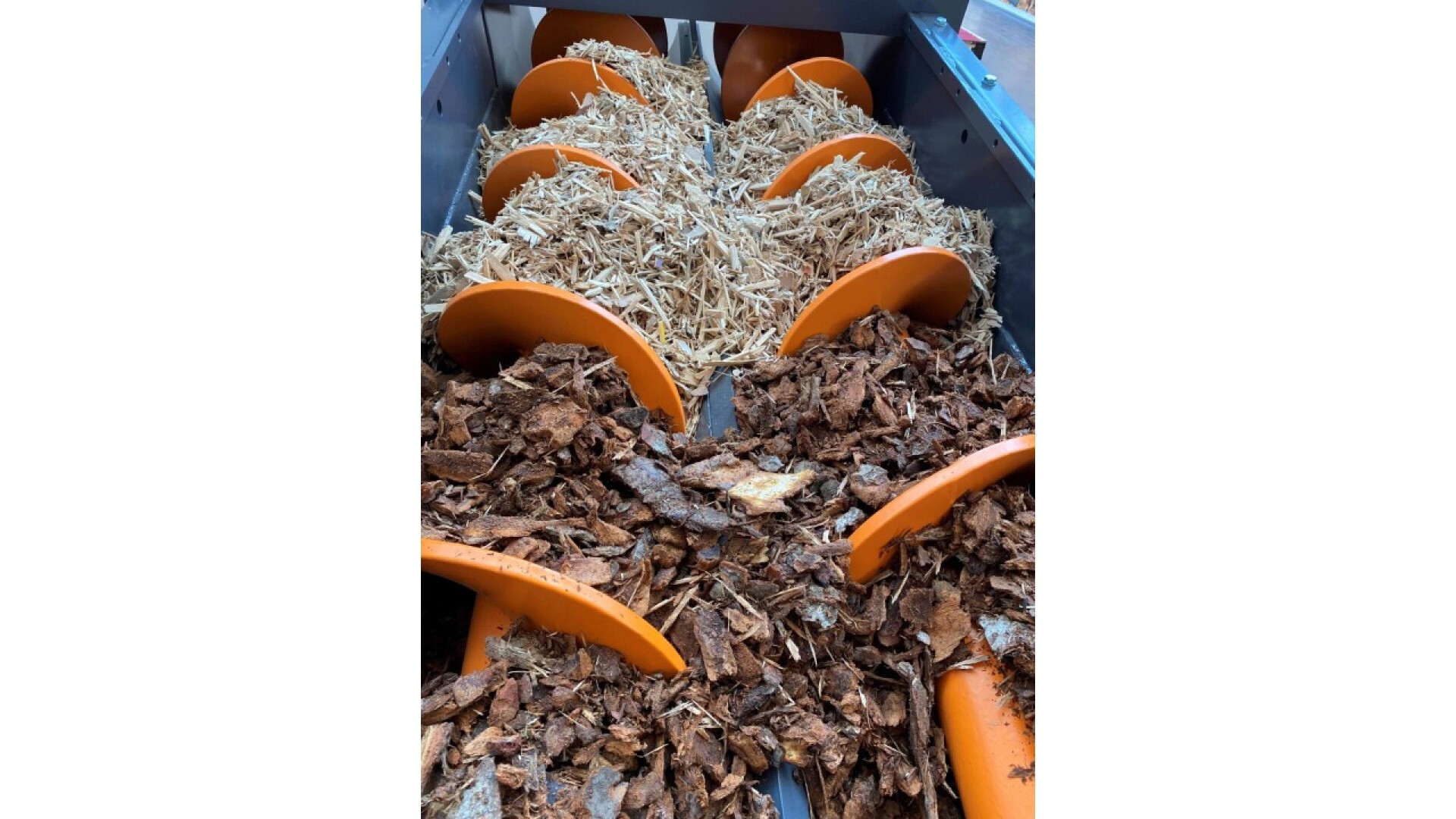

Les réseaux de chaleur, en particulier, sont souvent confrontés à des qualités de combustible variables. La saison, la météo actuelle et la disponibilité des biomasses ont un impact sur la teneur en eau et sur le pouvoir calorifique du combustible. Le passage du bois industriel au bois forestier peut entraîner une augmentation de la teneur en eau de 10 % à 60 %. Cela influence la température de combustion, la puissance du feu et le comportement de combustion sur la grille. Pour continuer à obtenir une combustion complète et un rendement maximal après un changement de combustible, les réglages de combustion doivent être réajustés.

voir le vidéo

Ajustement automatique des réglages de combustion

Le nouveau système de commande Revolution adaptive reconnaît la qualité du combustible et règle automatiquement la puissance de consigne de la chaudière, sans intervention manuelle. Cela se fait sur la base de la mesure de la teneur en eau du combustible, de la puissance thermique produite, de la température de combustion et de l'occupation actuelle de la grille. Une faible teneur résiduelle en oxygène dans les gaz de combustion est maintenue en permanence et la puissance de consigne est ainsi toujours atteinte. Le recyclage des gaz de combustion et la répartition de l'air sont automatiquement adaptés et le lit de braises est maintenu constant. Cela a un effet positif sur l'efficacité, la consommation de combustible, les émissions et l'usure.

Moins de travail pour les opérateurs

Des réglages de combustion incorrects entraînent une perte de puissance, une augmentation des émissions et une réduction du rendement. Cela entraîne une usure plus rapide de la grille et de la chambre de combustion. Comme il n'est généralement pas possible de planifier avec précision les moments où les réglages de la chaudière doivent être effectués en raison de l'interdépendance des combustibles, les chaudières doivent être surveillées régulièrement, même la nuit, par le responsable de l'installation. C'est la seule façon d'éviter les mauvais réglages. Revolution adaptive se charge de cette tâche. L'exploitant et le responsable de l'installation disposent ainsi de nouvelles possibilités pour assurer la rentabilité. L'approvisionnement en biomasse, l'exploitation de l'installation de chauffage et la planification du temps de travail deviennent plus simples.

Avantages en un coup d'œil

Moins de travail pour les opèrateurs

  • Maintien automatique de la puissance nominale indépendamment de
    la qualité du combustible
  • Aucune intervention manuelle pour réajuster le mouvement de la grille,
    la distribution d'air et le recyclage des gaz d'échappement lors du
    changement de combustible

Processus de combustion optimisé

  • Valeurs de l'oxygène résiduel constamment faibles et donc rendement
    plus élevé d'environ 2,5 % et consommation de combustible plus faible
  • Réduction du volume des gaz d'échappement au niveau de la
    cheminée
  • Meilleur comportement en charge partielle grâce à une température
    de combustion plus élevée
  • Des conditions de combustion optimales et un lit de combustible
    calme ce qui réduit les émissions

Fonctionnement de l'installation en douceur et qui prolonge la durée de vie

  • Recyclage optimisé des gaz d'échappement
  • Ajout d'air de combustion adapté de manière optimale à la qualité
    du combustible
  • Optimisation de l’occupation et de l’avancement de la grille


Résultats d'un changement de combustible dans le réseau de chaleur à Eschlikon – foyer à grille mobile UTSR-1600.42

Les valeurs montrent le changement de combustible d’un vieux bois sec M 10 à un bois humide résiduel de forêt M 35.  Le système de commande Revolution adaptive règle le changement de la qualité du combustible pendant le fonctionnement sans intervention manuelle.

  1. La puissance nominale souhaitée est toujours atteinte et la puissance est automatiquement
    maintenue
  2. Fluctuations de l'humidité du combustible dues au changement de combustible d’un vieux bois
    sec M 10 à un bois humide résiduel de forêt M 35
  3. L'oxygène résiduel est réglé et maintenu à 6 %

Les combustibles changeants ne pourraient pas être plus différents. Mais ce n'est pas un problème pour le système de commande Revolution adaptative.

Graphik Revolution Adaptive.png (1 MB)

Mise à niveau avec Revolution adaptive

La commande de combustion Revolution adaptive est disponible pour les chaudières à eau chaude UTSR à partir d'une puissance de 700 kW. Elle est utilisée en combinaison avec le système de commande de la dernière version « PersonalTouch visio ».

Mise à niveau nécessaire

  • Mise à niveau de la commande «Personal Touch Revolution adaptive»
  • Système de mesure permettant de déterminer l'humidité actuelle du
    combustible
  • Système de détection de l'affectation de la grille (hauteur et longueur
    du lit de braises) au moyen de barrières lumineuses
  • Compteur de chaleur pour la mesure de la puissance
  • Caméra de la chambre de combustion
  • Accès à distance via le portail Schmid

Exemple de calcul pour les économies annuelles de combustible
grâce à une efficacité accrue :

Avec une chaudière d'une puissance nominale de 4200 kW et une pleine puissance de fonctionnement de 5’000 h par an, environ 205 t / 680 m3 de combustible (M45) sont économisés. Avec un prix du combustible de 0.04 CHF par kWh, il en résulte des économies annuelles de plus de 21‘000.00 CHF.

Les éléments suivants ne sont pas pris en compte :

  • Réduction de la formation de cendres et des coûts d'élimination des cendres
  • Consommation électrique réduite
  • Réduction des coûts de maintenance
  • Coûts d'exploitation réduits

Passez dès maintenant à Revolution adaptive

Maximisez votre puissance de chauffage et économisez des frais de combustible ! Informez-vous dès maintenant sur le systéme de commande Revolution adaptive et demandez conseil pour savoir comment votre installation peut en profiter.
