Verbindliche Leistung im Doppelpack
Mit EGCL und EGCM erweitert Simpson Strong-Tie das Portfolio um zwei verdeckte Hirnholzverbinder für anspruchsvolle Anschlüsse mit Neigungen und Schrägen
-
EGCL und EGCM sind Hirnholzverbinder für anspruchsvolle, verdeckte Anschlüsse -

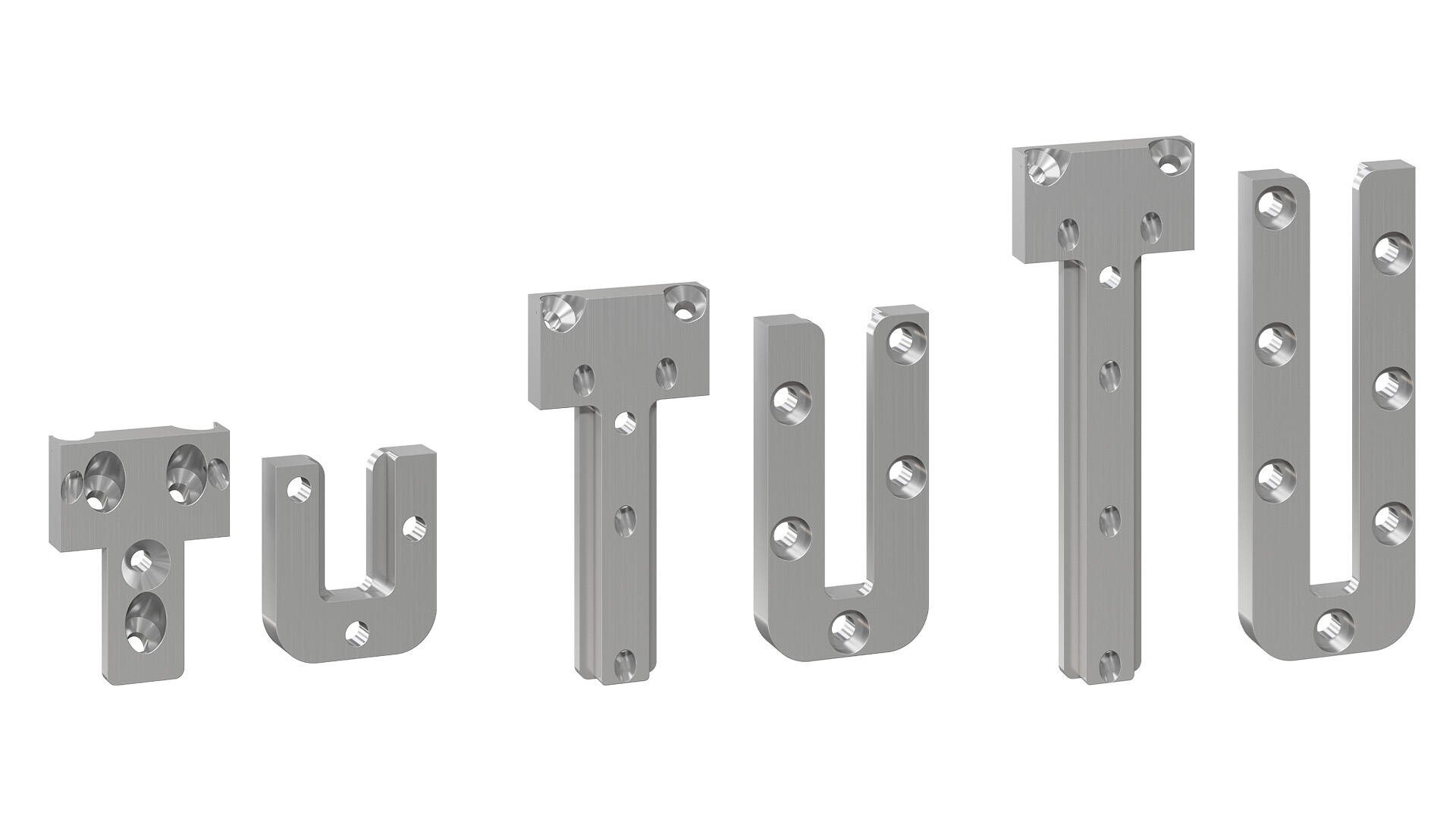

Der EGCL kommt in drei Größen: 60, 90 und 120 -

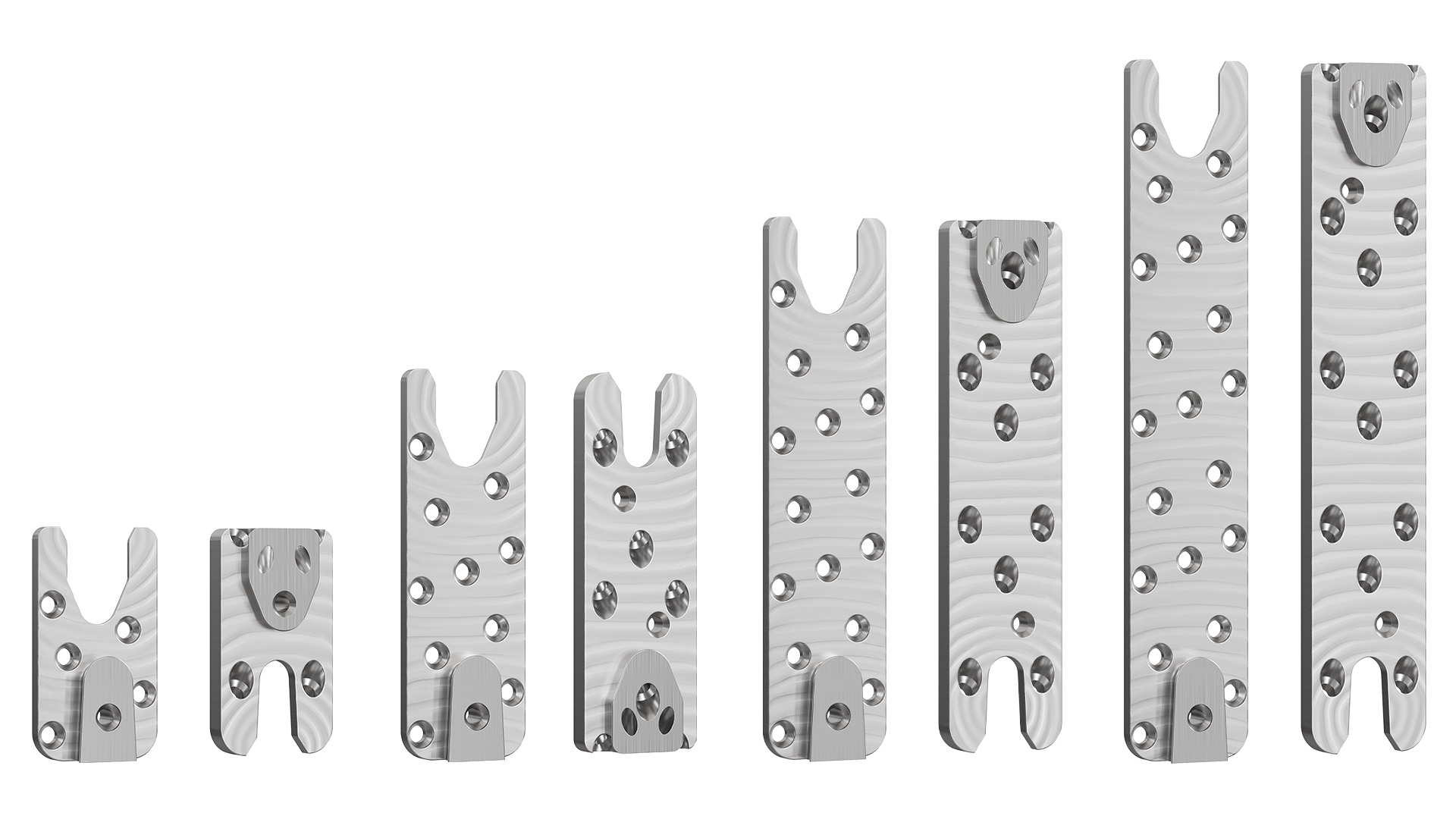

Der EGCM kommt in vier Größen: 90, 150, 210 und 270

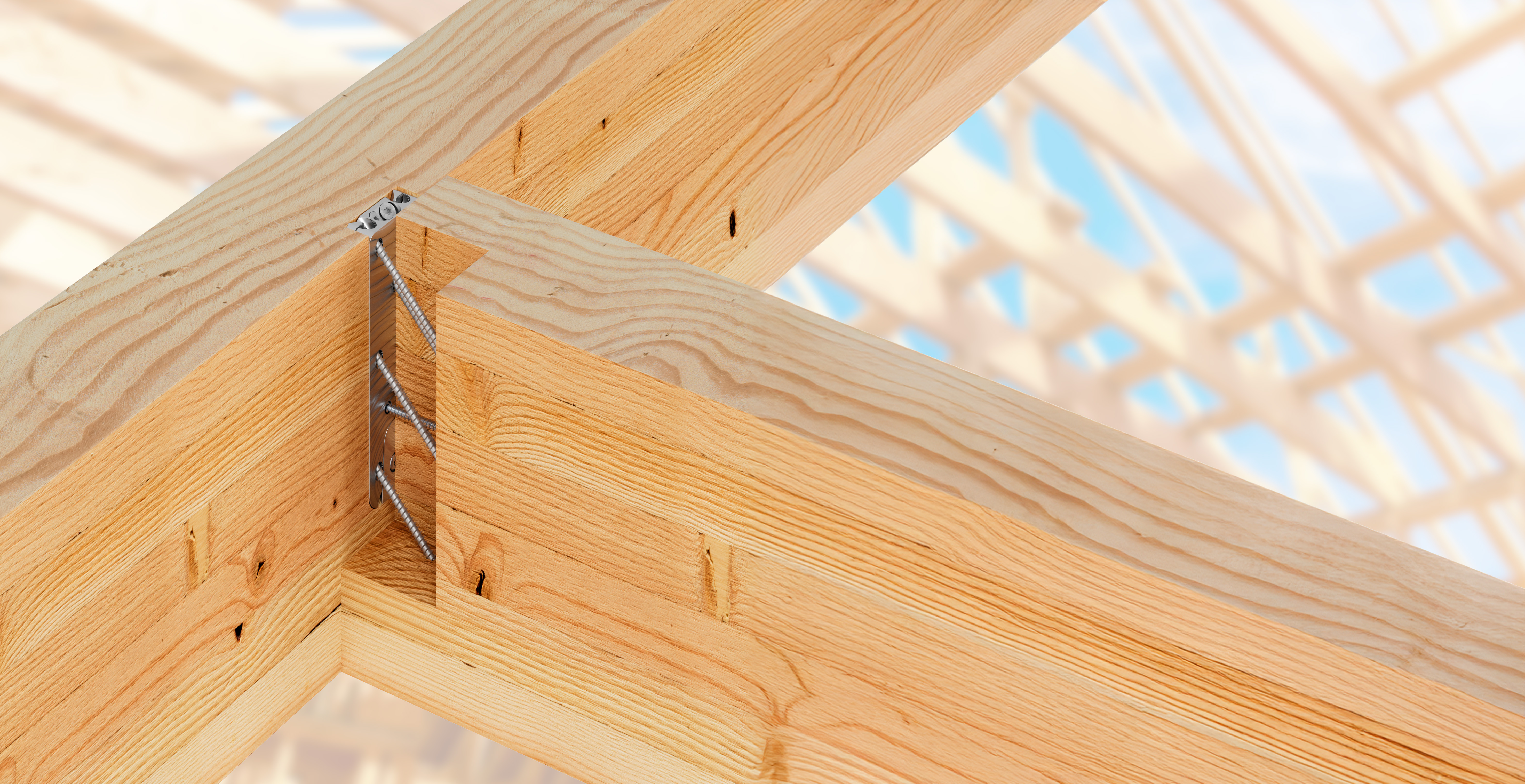

Die neuen Hirnholzverbinder werden je nach Bedarf mit Schattenfuge oder komplett verdeckt montiert – im zweiten Fall erreichen sie Brandwiderstand R30.
Für schmale Hölzer: der EGCL
Mit seiner zierlichen Gestalt und hohen Belastbarkeit in alle Richtungen ist der EGCL wie geschaffen für Befestigungsaufgaben, bei denen nicht viel Platz ist – etwa bei Glasfassaden oder Rahmenkonstruktionen, die aus schlanken Holzstreben bestehen. Er setzt sich zusammen aus einer T-förmigen Einschubplatte, die mit TTUFS-4,0x60 Senkkopfschrauben am Nebenträger befestigt wird, und einer U-förmigen Tragplatte, die mit CSA5,0xl Verbinderschrauben am Hauptträger montiert wird. Beide Teile greifen perfekt ineinander, für eine zuverlässige und robuste Verbindung.
Alles im Lot: der EGCM
Senkrechte Befestigungen stellen manche Verbinder vor eine Herausforderung. Der EGCM ist aus anderem Holz geschnitzt: Er ist auf hohe vertikale Lasten ausgelegt, bei Hauptträger-Nebenträger-Anschlüssen ebenso wie bei Pfosten-Riegel-Anschlüssen. Ähnlich dem EGCL besteht er aus zwei ineinandergreifenden Elementen, hinzu kommt eine Verrieglung am Kopf- und Fusspunkt. Dank dieser Kombination verteilen sich angreifende Kräfte aus allen Richtungen optimal über den gesamten Verbinder, ohne dass er sich dabei selbst verdreht. Befestigt wird er mit opimierten CSFT Vollgewindeschrauben.
Was für ein Team: EGCL & EGCM
Beide Hirnholzverbinder sind CE-gekennzeichnet und die optimale Wahl für geneigte und schräge Anschlüsse. Aber welches Mitglied des neuen Duos ist am besten für Ihre kommenden Projekte geeignet? Am besten sprechen Sie mit den Experten unserer Technischen Hotline.
